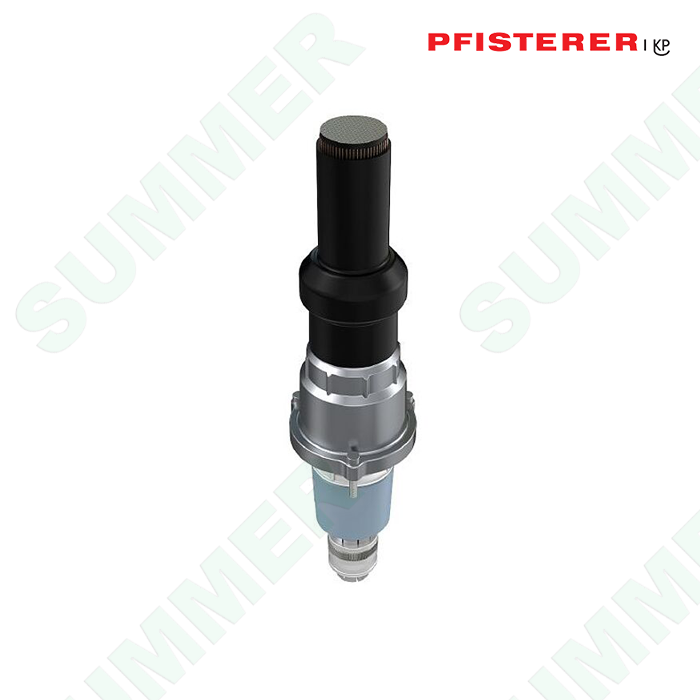

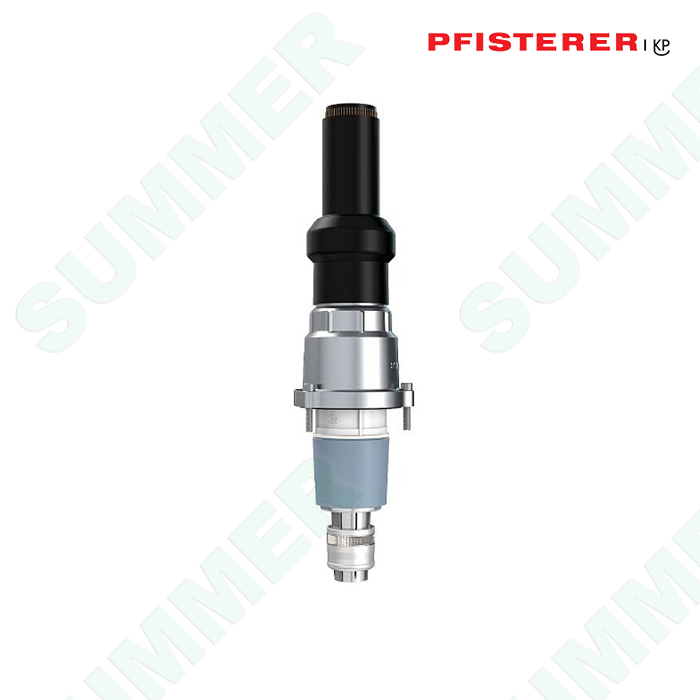

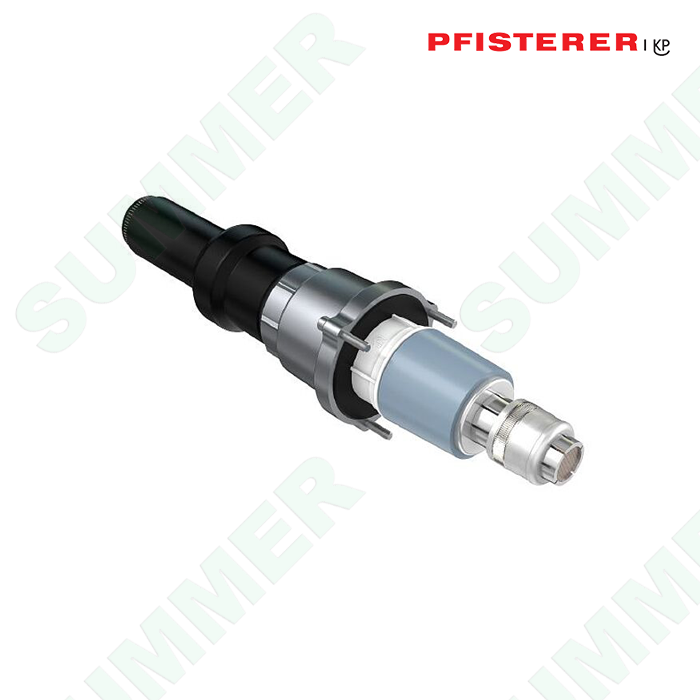

KP中压插拔式终端
CONNEX可分离连接器，尺寸2，高达42 kV;对于非根据 DIN VDE 生产的电缆，使用产品配置器确定尺寸为 0-3-S 的所需 MV-CONNEX电缆连接器的唯一项目编号。为此，必须填写表格以确定 MV-CONNEX电缆连接器。唯一的项目编号由主编号和变体编号组成，包含连接和接地相关电缆所需的所有部件。
产品特色/优势
24KV-52KV中压电力系统;中压电缆与变压器或GIS等设备连接;全密封、免维护、适应极端环境
选型表
测试标准：DIN VDE 0278 part 6 high-current design II | 产品型号 | ||||
项目 | Size 0 | Size 1 | Size 2 | Size 3 | Size 3-S |
工作电压 Um(kV) | 24 | 36 | 42 | 42 | 52 |
额定电流 I(A) | 250 | 630 | 800 | 1250 | 1250 |
交流电压试验 50HZ/1Min | 50 | 70 | 95 | 95 | 117 |
额定耐雷电冲击电压 （BIL) | 125 | 170 | 200 | 200 | 250 |
局部放电 2×U（PC) | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
直流耐压 15min6×Uo(kV) | 72 | 108 | 125 | 125 | 156 |
短时间耐受电流 0.5sec | 50 | 50 | 63 | 63 | |
短时间耐受电流 1.0sec | 16 | 32 | 40 | 50 | 50 |
额定冲击电流 kA | 40 | 125 | 125 | 150 | 150 |
